Вытяжные воздуховоды TEXAIR изготавливаются из воздухонепроницаемых тканей и предлагаются в варианте с прямоугольным сечением. Для того, чтобы такой воздуховод работал наиболее оптимальным образом, необходимо соблюдение условий хорошего натяжения ткани в продольном и поперечном направлениях. Для этого в конструкции воздуховода используются натяжные устройства во внутренних профилях и натяжные поперечные балки.
Создаваемое отрицательным статическим давлением, всасывание воздуха в воздуховод происходит через ряды перфорации, которую можно расположить с любой стороны и в любом месте воздуховода. Равномерная скорость вытяжки воздуха происходит за счет тщательно рассчитанных диаметров отверстий и расстояний между ними.
Часто подобные воздуховоды используются в помещениях, где есть необходимость в регулярной, и зачастую очень тщательной, очистке конструкции. Текстильные воздуховоды TEXAIR идеально подходят для этой процедуры. Они легко монтируются и демонтируются, их можно разбирать на отдельные элементы.
Круглые вытяжные воздуховоды TEXAIR предназначены для систем вентиляции и кондиционирования, транспортировки воздуха, бытовых и производственных вытяжных систем, удаления газов.
Основой вытяжной системы является каркас цилиндрической формы из композитного материала, который обеспечивает жесткость пространственной конструкции. Данный каркас выполняет основную функцию – служит для формирования прочной основы будущей вытяжки, обеспечивает и поддерживает требуемый диаметр вытяжки. Это позволяет обеспечить необходимую скорость потока воздуха внутри вытяжного воздуховода по всей длине трассы.
Вытяжные каналы устанавливаются с помощью универсальных креплений, которые позволяют монтировать каналы как на профиль, так и на трос. Это решение представляет собой специальный держатель из пластика, который закрепляется с помощью текстильного подвеса непосредственно на секции воздуховода. Конструкция крепления также может предусматривать регулировку подвеса по высоте.
Текстильная насадка для воздухоохладителя предназначена для оттайки системы охлаждения, а также регулировки направления и скорости потока холодного воздуха в помещении. Изделие применяется для ВОП (воздухоохладитель поточный) с горизонтальной подачей воздуха. Насадки для оттайки охладителей изготовлены из прочной ткани, плотно крепятся к основанию шахты ВОП специальными зажимами, что исключает возможность повреждения или самопроизвольного отсоединения.
Оттайка воздухоохладителя
При переходе воздухоохладителя в режим оттайки, прекращается подача холодного воздуха. Изделие под собственным весом провисает и закрывает собой шахту с вентилятором, изолируя внешнюю среду от процесса генерации тепла системой оттайки. Тепло сохраняется внутри ВОП, что до 50% сокращает время оттаивания воздухоохладителя.
Текстильная насадка для воздухоохладителя устроена таким образом, что на ее стенках не образуется иней и не скапливается влага. Благодаря текстильным изделиям, в ходе оттайки на вентиляторах и внутри ВОП не образуется лед, предотвращая поломки или образование «ледяных облаков» при пуске системы.
Регулировка потока воздуха
Во время работы воздухоохладителя насадка находится в расправленном состоянии, пропуская через себя весь поток воздуха. Благодаря удобной системе регулировки можно увеличить скорость или рассеять поток, что позволит равномерно охлаждать помещение, не увеличивая мощность и не приобретая дополнительного охлаждающего оборудования.

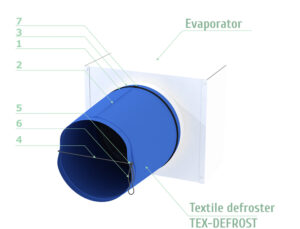

Устройство текстильной насадки для воздухоохладителей
В случае если в помещении требуется переключение между режимами отопления и охлаждения в течение дня, сезона или года, раньше это было проблемой, поскольку традиционные решения применимы только к ограниченному диапазону температур.
При использовании стандартных решений для раздачи воздуха инженеры выводят средние значения, когда дельта T менее экстремальна, или используя дорогостоящие диффузоры или сопла, регулируемые с помощью дорогостоящей электроники.
Компания TEXAIR эффективно решает данную задачу, объединив в одном воздуховоде две разные модели распределения воздуха, давления и требований к объёму воздуха.
TEX-Heat&Cool — идеальная система распределения воздуха, разработанная для оптимальной работы как в режиме охлаждения, так и отопления вне зависимости от диапазона температур.
Сложность задачи состоит в том, что холодный воздух опускается, а тёплый поднимается, и поэтому диаметр перфорации, необходимый для комфортной подачи нагретого воздуха в рабочую зону, приводит к слишком высокой скорости подачи охлаждённого воздуха.
Такого рода проблемы наблюдаются в тех уголках мира, где есть значительная разница между летними и зимними условиями. Также это важно для, например, производственных помещений, где вне зависимости от времени года необходимо охлаждение производственного оборудования в рамках рабочего процесса.
Решение Tex-Heat&Cool предлагает две разные модели распределения потока воздуха: одну для отопления и совершенно другую для охлаждения.
Это позволяет нашим инженерам совмещать в одном воздуховоде оптимальный воздушный поток как для отопления, так и для охлаждения.

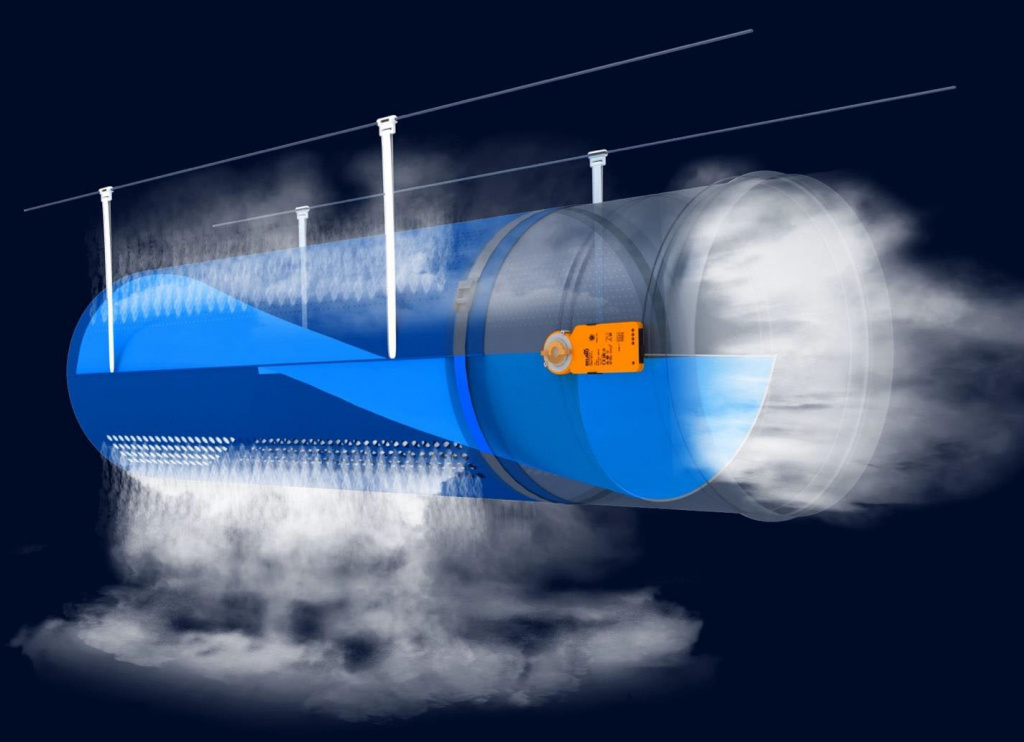

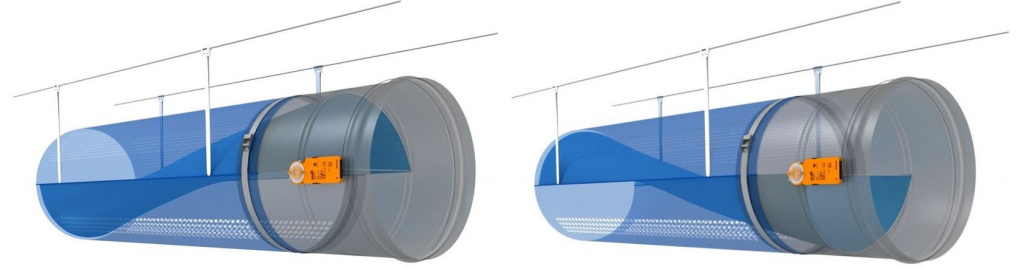

Секрет кроется во внутренней мембране, которая разделяет две независимые модели распределения воздуха — одну для охлаждения и одну для отопления, которые работают обособленно друг от друга, в зависимости от положения заслонки мембраны.
Верхняя часть воздуховода предназначена для охлаждения, в ней используется перфорация меньшего диаметра, что позволяет осуществлять высокий воздухообмен с низкой скоростью.
Нижняя часть — для отопления, она имеет более крупные отверстия или сопла, которые ускоряют воздушный поток, что позволяет нагретому воздуху достигать рабочей зоны, несмотря на естественную тенденцию тёплого воздуха подниматься вверх.
Верхняя и нижняя секции даже могут быть спроектированы с разным статическим давлением и объёмом воздуха для соответствия конкретным требованиям и задачам в помещении.
Таким образом, объединив две системы распределения воздуха в одном воздуховоде, TEX -Heat&Cool эффективно справляется с поставленными задачами любой сложности, и нет необходимости идти на компромисс между режимами охлаждения и отопления.
К заказу доступны две опции: автоматическое переключение положения мембраны при помощи привода, либо ручное управление режимами работы.
Прозрачные воздуховоды TEX-Clear изготавливаются из эластичного, стойкого к износу и агрессивным средам полиуретана. В отличие от ПВХ, данный материал не теряет своей эластичности при температуре вплоть до -30°С, а также поддаётся лазерному раскрою, что позволяет наносить перфорацию так же, как на другие ткани TEXAIR.
Длины секций воздуховодов могут варьироваться в соответствии с требованиями заказчика, а также соединяться по длине молниями.
Основным преимуществом TEX-Clear является полная прозрачность, что позволяет с лёгкостью контролировать степень их загрязнения и своевременно обслуживать. Это особенно важно в помещениях, к которым предъявляются повышенные гигиенические требования.
Еще одним плюсом воздуховодов TEX-Clear является гладкая непористая поверхность, совсем невпитывающая грязь. Это позволяет обрабатывать воздуховод различными моющими средствами даже не снимая его.
Данное решение подойдёт для помещений, где постоянно осуществляется процесс мойки оборудования, поскольку TEX-Clear можно обрабатывать вместе с другим технологическим оборудованием.
Сопла с регулируемым расходом воздуха относятся к высокоскоростной системе распределения воздуха и предназначены для раздачи воздуха в системах вентиляции и воздушного отопления.
Основная область применения — помещения с высокими потолками или достаточно удаленными от основного воздуховода рабочими зонами, например, спортивные сооружения, торговые центры, производственные помещения, склады.
Ключевой особенностью сопла является возможность формирования направленной компактной струи воздуха, дальнобойность которой может достигать десятков метров.
При распределении воздуха через сопла, к минимуму сводится подмес окружающего воздуха к воздуху, подаваемому соплом, и поэтому такое решение является особенно эффективным для воздушного отопления.
Аналогично, такая система может успешно применяться в многокамерных воздуховодах, одна часть которых работает на охлаждение, другая — на обогрев или осушение.
Внутри текстильного сопла имеется встроенный регулятор расхода воздуха с возможностью плавной регулировки воздушного потока от 10% до 100%.
Параметры сопла:
